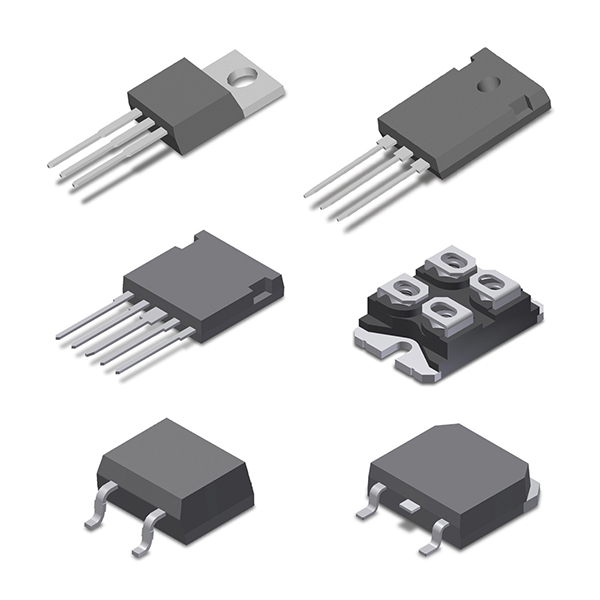

Это основное высоковольтное мощное полупроводниковое устройство, с основной характеристикой того, что область истощения не проникает в область N-дрейфа при выключении. Он обладает такими преимуществами, как сопротивление высокому напряжению, высокая надежность, простота параллельного соединения и низкая потеря переключения. Он в основном используется в сценариях преобразования электрической энергии среднего и высокого напряжения высокой мощности при 1200 В и выше.
Особенности:
Сопротивление высокому напряжению: подходит для уровней высокого напряжения от 1200 В до 6,5 кВ.
Низкая потеря переключения: короткий хвост тока выключения, меньший Eoff и превосходная высокочастотная производительность по сравнению с традиционными типами PT.
Положительный температурный коэффициент: Vce (sat) увеличивается с температурой, облегчая обмен током между несколькими параллельно соединенными транзисторами.
Сильная прочность: длительное время короткого замыкания и хорошее сопротивление лавинам.
On-state voltage drop: Under the same voltage, Vce (sat) is slightly higher than that of FS (field-stop) type, but superior to the early PT type.Падение напряжения в состоянии: при том же напряжении Vce (sat) немного выше, чем тип FS (полевая остановка), но превосходит ранний тип PT.
Типичные приложения:
1. Промышленный привод и преобразование частоты высокого напряжения
Преобразователи частот среднего и высокого напряжения (3кВ/6кВ): регулирование скорости для вентиляторов, насосов, стальных прокатных заводов и компрессоров.
Сервопривод: промышленные роботы, станки с ЧПУ.
Преимущества: сопротивление высокому напряжению, длительный срок службы и сильная способность параллельного расширения.
2. Новое производство электроэнергии
Фотоэлектрический инвертор (система 1500В).
Конвертер энергии ветра.
Преимущества: Высокая эффективность, высокая надежность, подходит для долгосрочной работы с подключением к сети.
3. Железнодорожный транзит и электрические транспортные средства
Высокоскоростный конвертер тяги железнодорожного/метро (3,3 кВ/4,5 кВ).
Основный инвертор для электромобилей (платформа 1200В/750В).
Преимущества: высокая плотность мощности, сильная способность выдерживать короткое замыкание, низкое повышение температуры.
4. Высокое питание
UPS означает непрерывное питание.
Высоковольтный переключительный режим питания (SMPS).
Инверторная сварка / индукционное отопление (средняя частота).
Преимущества: Низкая потеря отключения, подходящая для высокочастотных и высокоэффективных условий работы.
5. Передача энергии
Гибкая передача переменного тока (FACTS).
Клапан преобразователя высокого напряжения прямого тока (HVDC).
Преимущества: Высокое блокирующее напряжение, высокая стабильность.
