Газоразрядная трубка

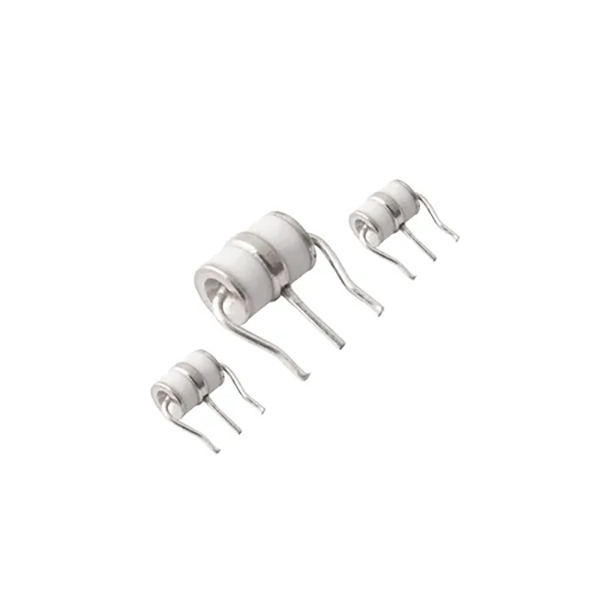

Газоразрядная трубка (GDT) - это устройство защиты от перенапряжения, основанное на принципе ионизации газа.

Особенности:
1. Большая емкость тока: способная выдержать тысячи ампер тока молнии, с сильной способностью разряда.
2. Высокое сопротивление изоляции: нормальный ток утечки крайне мал (уровень nA), что вряд ли влияет на работу схемы.
3. Небольшая паразитарная емкость: подходит для защиты высокочастотных и высокоскоростных сигнальных линий (таких как кабели Ethernet и RF).
4. Быстрая скорость ответа: Типичное время ответа варьируется от наносекунд до микросекунд.
5. Стабильные характеристики напряжения: хорошая повторяемость поломного напряжения и стабильная точность защиты.

6. Полярность свободна: оба конца могут быть свободно подключены, что делает его легким в использовании.

7. Недостаток: после разряда может быть непрерывный ток (дуга частоты мощности), который должен быть отрезан в сочетании с цепью; Реакция на чрезвычайно крутые передние всплески немного медленнее.

Приложения:
1. Защита от молнии для оборудования связи: телефонные линии, сетевые кабели, коаксиальные кабельные интерфейсы, защищающие модемы, маршрутизаторы и коммутаторы.
2. Защита системы питания: терминал входа питания AC/DC, как защита от перенапряжения первого уровня.
3. Электронный интерфейс устройства: кабельное телевидение, антенна, аудио/видео интерфейс для предотвращения индуцированных ударов молнии.
4. Промышленное управление: защита порта сигнала и питания для ПЛК, датчиков и инструментов.
5. Автомобильная электроника: Статическая и перенапряженная защита для бортовых интерфейсов ECU и автобуса.
