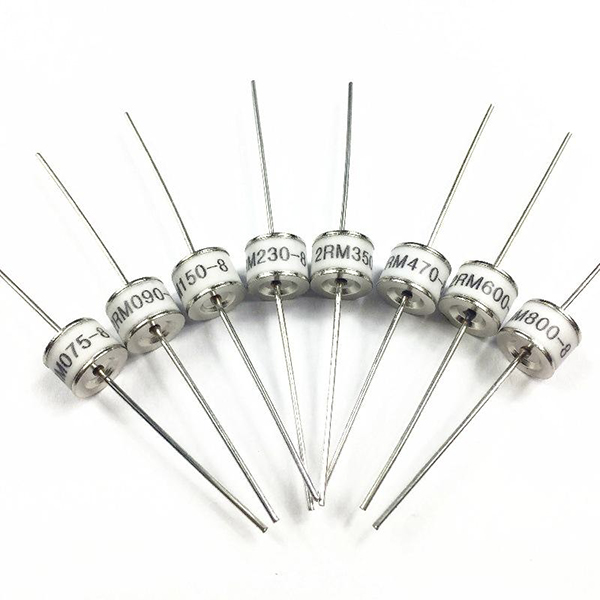

Керамическая газовая разрядная трубка (GDT) - это устройство защиты от перенапряжения типа переключателя. Он уплотняет два или более металлических электрода с пробелами внутри керамической трубки, заполненной инертным газом (неоном или аргоном).
Особенности:
1. Поточная мощность чрезвычайно большая: она может выдерживать напряженные токи от десятков до сотен килоамперов (кА) и имеет сильную способность разряда.
2. Чрезвычайно низкая емкость между электродами: обычно ≤ 2pF, практически без помех к высокочастотным и высокоскоростным сигналам, подходящим для защиты линии связи.
3. Чрезвычайно высокое сопротивление изоляции: В нормальных условиях сопротивление изоляции ≥ 1G Ω, и ток утечки может быть игнорирован.
4. Скорость ответа: время ответа варьируется от наносекунд до микросекунд (0,1 ~ 0,5 мкс), быстрее, чем варисторы, но медленнее, чем трубки ТВС.
5. Напряжение разрыва: Диапазон напряжения широк (75V ~ несколько кВ), но напряжение разрыва имеет большую дисперсию (± 20%).
6. Малый размер и длительный срок службы: С различными вариантами упаковки (поверхностная установка/прямая вставка), он может выдержать множественные воздействия напряжения.
Приложения:
1. Оборудование связи: защита от молнии для телефонных линий, портов RJ45 Ethernet, автобусов RS485 и оптоволоконных приемно-передатчиков.
2. Система питания: защита от перенапряжения для входных терминалов питания AC/DC, адаптеров и зарядных станций.
3. Промышленное управление: защита интерфейса сигнала/мощности для ПЛК, датчиков и инструментов.
4. Потребительская электроника: защита от молнии интерфейса для приставок, маршрутизаторов и камер безопасности.
5. Автомобильная электроника: высоковольтная временная защита для бортового ЭКУ, системы управления батареей BMS.
